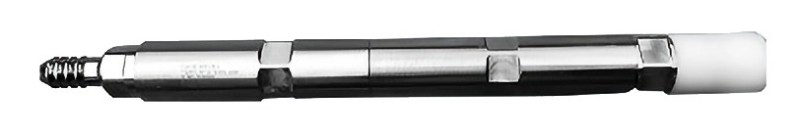

Кабельный наконечник

Описание продукции: Кабельная головка является ключевым элементом, обеспечивающим герметичность, изоляцию и передачу сигнала между кабелем для каротажа и цепочкой скважинного оборудования. В процессе кабельной зондирования кабельная головка выдерживает вес всей цепочки скважинных приборов ...

Отправить заявку Скачать PDF

Описание

маркер

Описание продукции:

Кабельная головка является ключевым элементом, обеспечивающим герметичность, изоляцию и передачу сигнала между кабелем для каротажа и цепочкой скважинного оборудования. В процессе кабельной зондирования кабельная головка выдерживает вес всей цепочки скважинных приборов и удары, возникающие во время проведения работ, изолирует от высокого давления скважинного раствора, защищает жилы кабеля от коррозии, обеспечивает изоляцию между жилами, а также между жилами и оболочкой (заземлением), гарантирует нормальную передачу электрических сигналов и электропитания, а также надёжно соединяет жилы кабеля с соответствующими цепями скважинных приборов.

Список основных характеристик и технических параметров приведен ниже:

Внешний диаметр （mm）	Подходящие кабели （mm）	Резьба соединения	Давление （MPa）	Температура （℃）
22	5.6	M18×1	≤70	- 40℃ ～ +121℃
22	8	M18×1	≤70	- 40℃ ～ +121℃
38	3.5	1 3/16-12 UN	≤70	- 40℃ ～ +121℃
38	5.6	1 3/16-12 UN	≤70	- 40℃ ～ +121℃
38	8	1 3/16-12 UN	≤70	- 40℃ ～ +121℃
42	3.5	1 3/16-12 UN	≤70	- 40℃ ～ +121℃
42	5.6	1 3/16-12 UN	≤70	- 40℃ ～ +121℃
